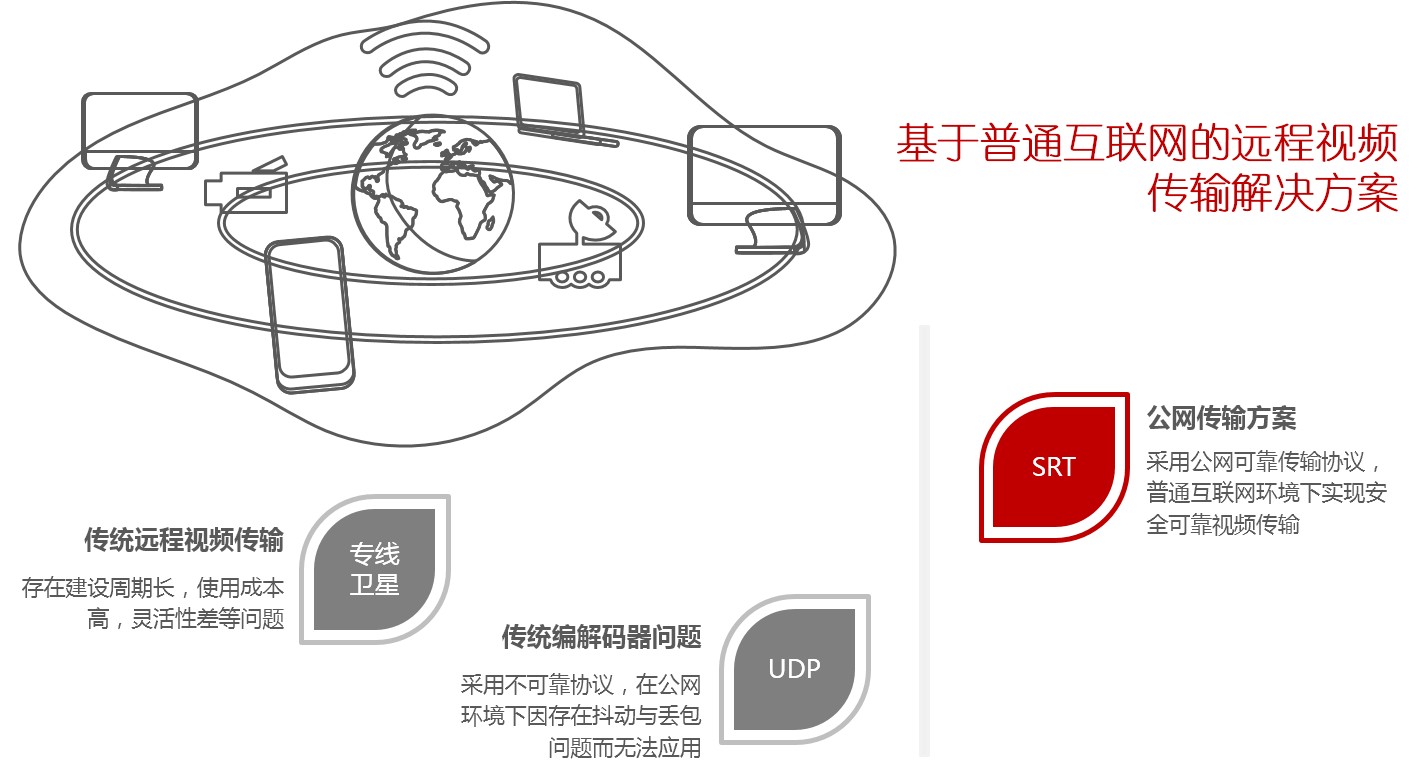

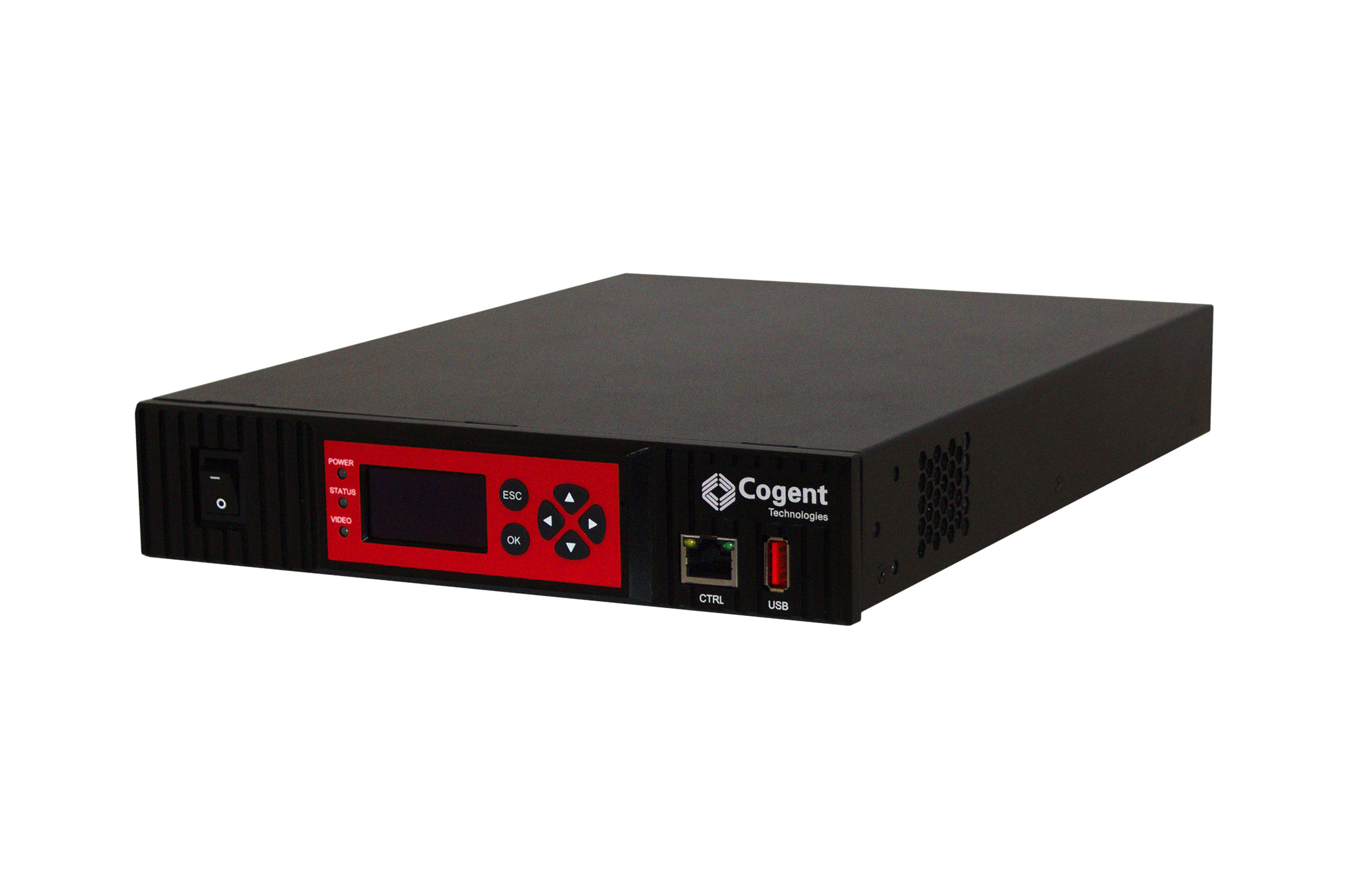

HDE-650是一款支持互联网传输的演播室级数字视音频压缩产品，采用性能强大的专用硬件电路实现实时的高标清H.264编码，支持4:2:2类，音视频质量优异，达到演播室级别要求，具有超低延时，画质优异等显著优势；提供高标清SDI、复合视频、嵌入式音频等专用音视频输入接口，可满足高质量广播级的应用需求；HDE-650 编码器可以通过标准以太网接口或DVB-ASI接口输出编码码流，网口输出除了传统的UDP协议外，还支持SRT可靠传输协议，解决了普通互联网下的抖动及丢包问题，有效克服了传统UDP编码器无法在普通互联网环境中使用的问题，大大节省了用户昂贵的专线费用。
HDE-650是一款支持互联网传输的演播室级数字视音频压缩产品，采用性能强大的专用硬件电路实现实时的高标清H.264编码，支持4:2:2类，音视频质量优异，达到演播室级别要求，具有超低延时，画质优异等显著优势；提供高标清SDI、复合视频、嵌入式音频等专用音视频输入接口，可满足高质量广播级的应用需求；HDE-650 编码器可以通过标准以太网接口或DVB-ASI接口输出编码码流，网口输出除了传统的UDP协议外，还支持SRT可靠传输协议，解决了普通互联网下的抖动及丢包问题，有效克服了传统UDP编码器无法在普通互联网环境中使用的问题，大大节省了用户昂贵的专线费用。

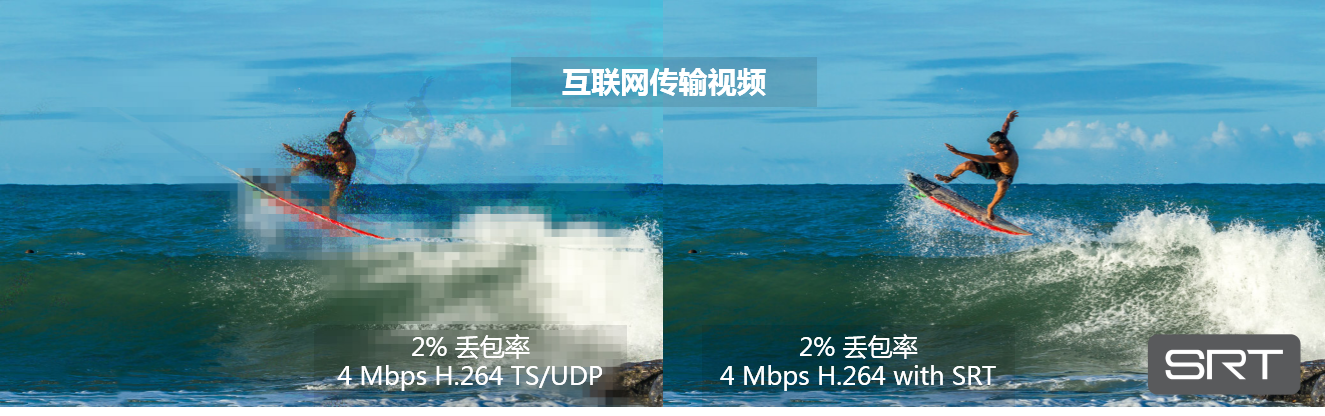

| SRT可靠传输协议 SRT技术 - 在公用的互联网上传输高清视频 即使网络有丢包，也可以保障传送回视频中心的加密图像无马赛克、不卡顿、不降低分辨率。 - S - Secure 安全，可加密的视频流 - R - Reliable 可靠，纠错算法应对严重的网络丢包 - T - Transport 传输，动态适应不断变化的网络条件 |

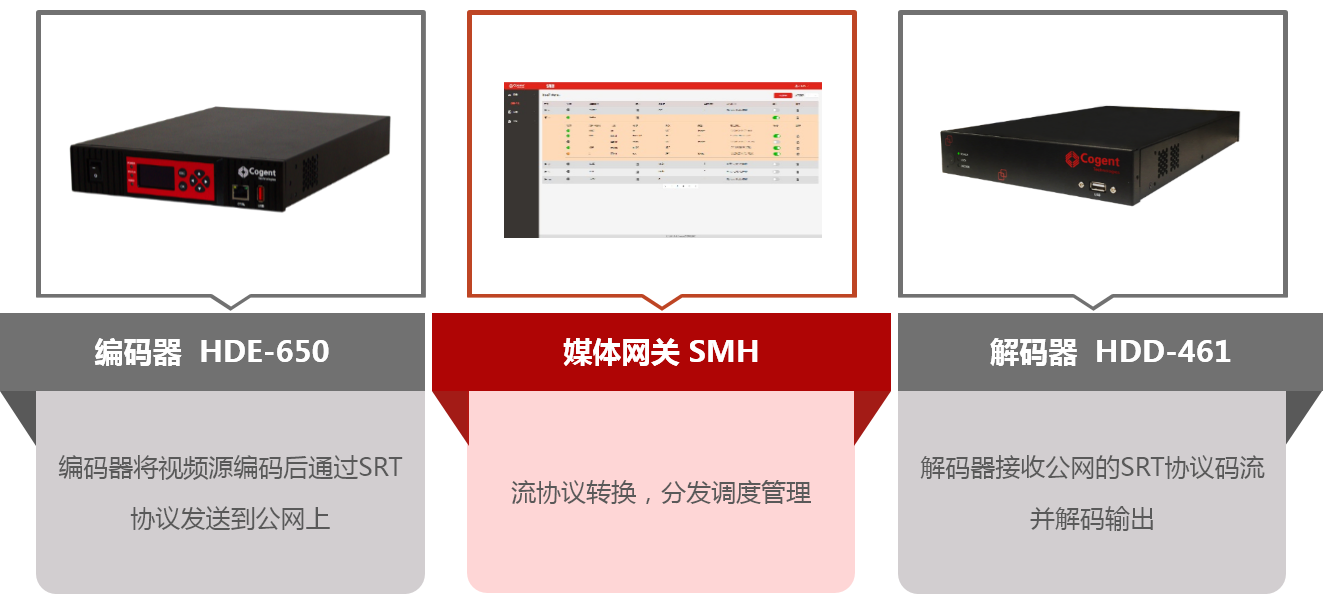

支持SRT的专业编解码传输设备
高骏编解码设备，分别可以输入和输出多种基带信号格式，支持ASI、UDP和SRT等多种数据流格式的输出、输入，支持4:2:2编码，编解码延时最低可达40ms，是理想的编解码解决方案。
|
|
|
|
4:2:2编解码 相比4:2:0，画质细节更丰富 | 高码率 要达到广播级高图像质量，需高码率保障，编码码率可达45Mbps | 低延时 支持超低延时工作模式，最低延时可达40ms | 安全性 SRT可靠传输协议；加密的视频流；AC及DC双电源供电可无缝热切换；支持7x24小时全天候工作 |
典型应用模式

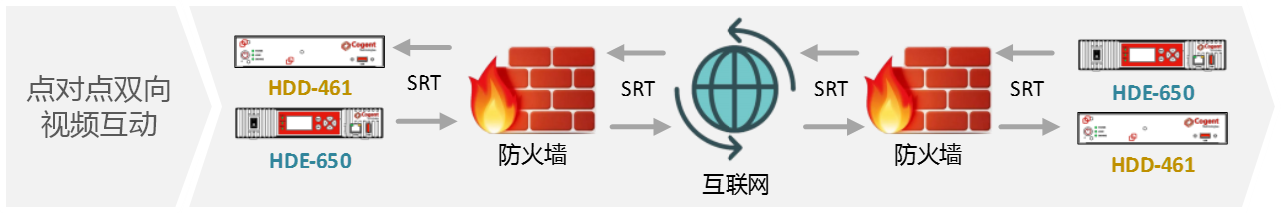

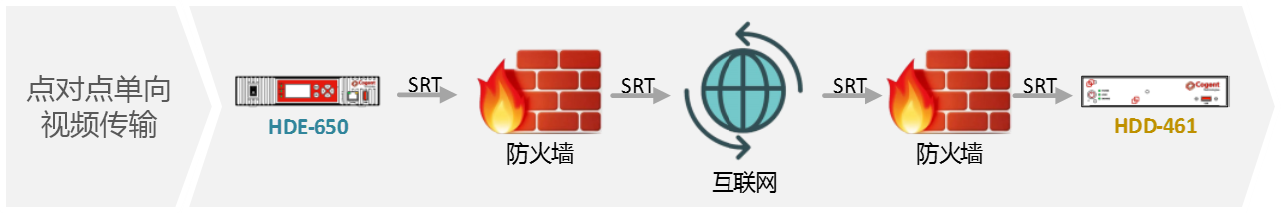

在两点之间进行视频传输工作，比如进行单项视频传输，将视频从A地传输到B地，在两点之间临时搭建一条高清、实时、安全地数据传输通道；或者两地互传，实现两地间低延时的双向视频互动。

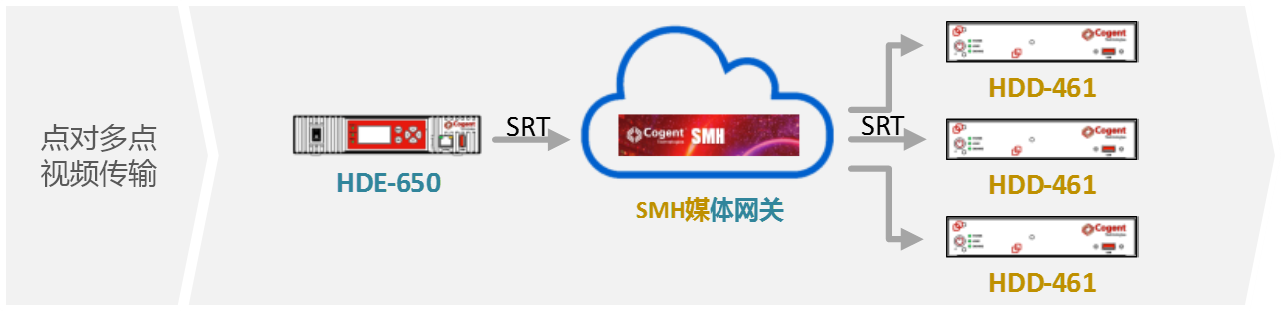

通过使用高骏SMH媒体网关，可以将一个编码器发出地视频流，分发给多个解码器，以SMH媒体网关为中心节点，先接收编码器发出地视频流，再将其复制、分发给多个解码器，从而实现点到多点的视频传输。

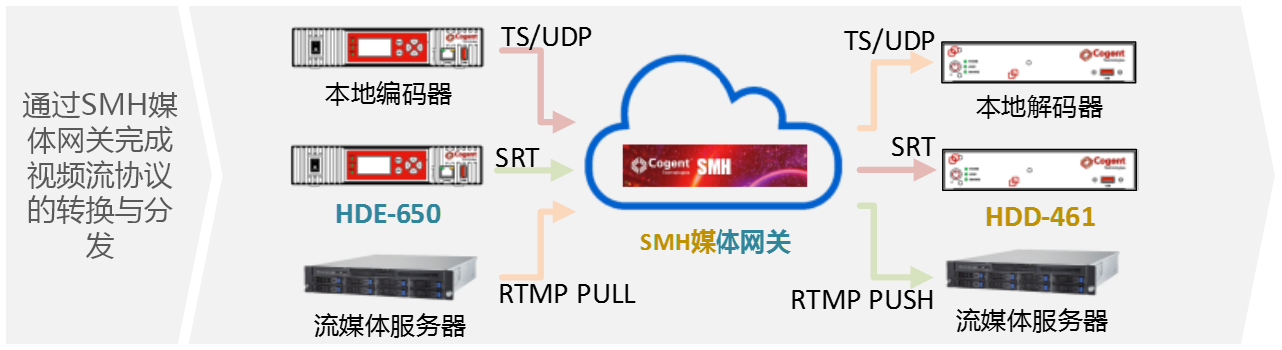

凭借SMH媒体网关设备，可以实现SRT、TS over UDP、RTMP PULL/PUSH等多种视频流协议的输入与输出，并对视频各个视频流进行复制、转换、分发等工作，这大大增加SRT系统的兼容性，使本地TS over UDP和RTMP流能够顺利融入SRT系统，提高视频转发的灵活性。
应用领域
■ 演播室级编码画质，支持4:2:2编码
■ 超低延时，编码延时最低可到40ms
■ 支持SRT可靠传输协议
■ 专业的音视频输入输出接口，符合广电应用
■ 嵌入式平台处理技术，系统工作稳定
■ 液晶及按键操作，简单易用
视频输入接口 | 一路HD/SD-SDI输入（自适应）（75ohm，BNC x1） 一路HD/SD-SDI环出（自适应）（75ohm，BNC x1） 一路模拟复合视频CVBS输入（75ohm，BNC x1） 一路HDMI输入（HDMI TypeA） |
音频输入接口 | 支持SDI/HDMI嵌入式音频输入（up to 8ch） 二对模拟立体声平衡输入（4ch）（DB15） 二路AES/EBU数字音频输入（4ch）（DB15） 注：音频最大支持4对立体声编码 |
TS流输出接口 | 一路DVB-ASI TS流输出（188/204/208可选）（75 ohm，BNC x1） 一路TS over UDP（单播或组播）流输出，一路TS over SRT流输出（100/1000M，RJ-45 Female x1） 注：支持ASI、UDP及SRT三种输出方式同时输出 |
视频编码 | 压缩格式： ITU-T H.264, ISO/IEC 14496-10 Profile: High 4:2:2(8bits), High, Main Level: 4.1/4.0/3.2/3.1/3.0 视频分辨率： 1080i: 1920 x 1080@50i/59.94i/60i 1080p: 1920 x 1080@25p/29.97p/30p 720p: 1280 x 720@50p/59.94p/60p 576i: 720 x 576@50i 480i: 720 x 480@59.94i 编码码率： HD: 2M～45Mbps（UDP/ASI）；2M～25Mbps（SRT） SD: 1M～45Mbps |
音频编码 | MPEG-1 layer2、LPCM 采样率：48KHz 编码码率：128K、256K、384K可选 |
编解码延时 | 超低延时模式：40ms（1帧） 低延时模式：120ms（3帧） 普通延时模式：760ms（19帧） 注：1.超低延时和低延时模式需要搭配Cogent指定解码器使用，如果配置其他解码器，延时可能会有差异 2.延时的具体值与视频格式有关系，不同的视频格式下延时值略有差异。 3. 不同产品型号可支持的延时模式不同。 |
控制 | 1.液晶显示，按键控制 2. Web控制（10/100M控制网口，RJ-45 Female） 3. 前面板LED指示灯 |
USB口 | U盘升级 |
物理特性及电源 | 尺寸：半机架式宽，1RU高，220mm x 44mm x 300mm 电源：支持AC-IN与DC-IN（两者都插入时优先使用AC供电，如果AC断掉，可自动无缝切换到DC供电） AC-IN：AC 100～240V 50Hz/60Hz DC-IN：9～24V 重量：2.2Kg 功耗：15W |
工作环境 | 运行温度：-20～50℃ 存储温度：-20～70℃ 湿度：<95% 无冷凝 |
视频输入接口 | 一路HD/SD-SDI输入（自适应）（75ohm，BNC x1） 一路HD/SD-SDI环出（自适应）（75ohm，BNC x1） 一路模拟复合视频CVBS输入（75ohm，BNC x1） 一路HDMI输入（HDMI TypeA） |
音频输入接口 | 支持SDI/HDMI嵌入式音频输入（up to 8ch） 二对模拟立体声平衡输入（4ch）（DB15） 二路AES/EBU数字音频输入（4ch）（DB15） 注：音频最大支持4对立体声编码 |
TS流输出接口 | 一路DVB-ASI TS流输出（188/204/208可选）（75 ohm，BNC x1） 一路TS over UDP（单播或组播）流输出，一路TS over SRT流输出（100/1000M，RJ-45 Female x1） 注：支持ASI、UDP及SRT三种输出方式同时输出 |
视频编码 | 压缩格式： ITU-T H.264, ISO/IEC 14496-10 Profile: High 4:2:2(8bits), High, Main Level: 4.1/4.0/3.2/3.1/3.0 视频分辨率： 1080i: 1920 x 1080@50i/59.94i/60i 1080p: 1920 x 1080@25p/29.97p/30p 720p: 1280 x 720@50p/59.94p/60p 576i: 720 x 576@50i 480i: 720 x 480@59.94i 编码码率： HD: 2M～45Mbps（UDP/ASI）；2M～25Mbps（SRT） SD: 1M～45Mbps |
音频编码 | MPEG-1 layer2、LPCM 采样率：48KHz 编码码率：128K、256K、384K可选 |
编解码延时 | 超低延时模式：40ms（1帧） 低延时模式：120ms（3帧） 普通延时模式：760ms（19帧） 注：1.超低延时和低延时模式需要搭配Cogent指定解码器使用，如果配置其他解码器，延时可能会有差异 2.延时的具体值与视频格式有关系，不同的视频格式下延时值略有差异。 3. 不同产品型号可支持的延时模式不同。 |
控制 | 1.液晶显示，按键控制 2. Web控制（10/100M控制网口，RJ-45 Female） 3. 前面板LED指示灯 |
USB口 | U盘升级 |
物理特性及电源 | 尺寸：半机架式宽，1RU高，220mm x 44mm x 300mm 电源：支持AC-IN与DC-IN（两者都插入时优先使用AC供电，如果AC断掉，可自动无缝切换到DC供电） AC-IN：AC 100～240V 50Hz/60Hz DC-IN：9～24V 重量：2.2Kg 功耗：15W |
工作环境 | 运行温度：-20～50℃ 存储温度：-20～70℃ 湿度：<95% 无冷凝 |
■ HDE-650N 半机架SRT高清编码器（普通延时，支持4:2:0）
■ HDE-650S 半机架SRT高清编码器（超低延时/低延时/普通延时，支持4:2:2）
■ 可选附件：音频转接线；电源适配器；标准机架安装支架套件
■ HDE-650N 半机架SRT高清编码器（普通延时，支持4:2:0）
■ HDE-650S 半机架SRT高清编码器（超低延时/低延时/普通延时，支持4:2:2）
■ 可选附件：音频转接线；电源适配器；标准机架安装支架套件
